Forma do stemplowaniato podstawowe narzędzie produkcyjne stosowane w branży motoryzacyjnej, lotniczej, urządzeń, elektroniki, sprzętu i elementów konstrukcyjnych. Reguluje dokładność wymiarową, definicję powierzchni i powtarzalność procesów tłoczenia metali. W nowoczesnych ekosystemach przemysłowych, gdzie produkcja na dużą skalę zależy od spójności i stabilności procesu, forma do tłoczenia staje się podstawą, na której buduje się skalowalność produkcji i zapewnienie jakości.
Celem tego artykułu jest zbadanie, w jaki sposób precyzja formy do tłoczenia bezpośrednio wpływa na jakość formowania, cykl życia produkcji i wydajność produkcji. Dzięki analizie specyfikacji technicznych, rozbiciu strukturalnemu i ocenie zorientowanej na proces, treść ta zapewnia kompleksowe źródło informacji dla specjalistów ds. zaopatrzenia, inżynierów przemysłowych i globalnych nabywców, którzy chcą zrozumieć decydujące mechanizmy stojące za wydajnością narzędzi do tłoczenia. Omówienie zostało rozszerzone na cztery główne węzły, aby zapewnić głębię i przejrzystość strukturalną, obejmujące wybór materiału, konfigurację mechaniczną, dokładność procesu, kwestie związane z codziennymi zastosowaniami i kluczowe punkty kontrolne oceny zaopatrzenia.

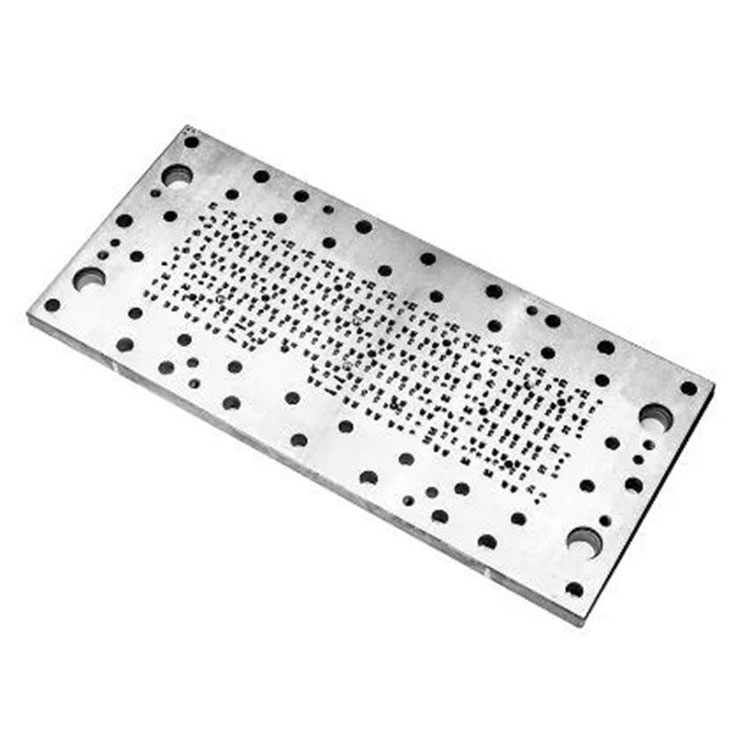

Forma do tłoczenia zazwyczaj składa się z płyt matrycowych, stempli, płyt zgarniających, słupków prowadzących, tulei, sprężyn, płyt podporowych i elementów złącznych. Kompletny zespół funkcjonuje jako skoordynowana konstrukcja zdolna do przeniesienia siły docisku na kontrolowane odkształcenie blachy. Precyzyjna obróbka, kontrola geometrii wnęki, dyscyplina tolerancji i konfiguracje specyficzne dla typu (pojedynczy proces, progresywny, transferowy, złożony) decydują o stabilności każdego cyklu tłoczenia.
Poniżej znajduje się skonsolidowana tabela referencyjna parametrów reprezentująca standardowe konfiguracje form do tłoczenia klasy przemysłowej, powszechnie stosowane w środowiskach produkcji blachy:
| Kategoria parametrów | Typowy zakres specyfikacji |
|---|---|
| Materiał matrycy | SKD11, DC53, Cr12MoV, węglik, H13 |
| Twardość (po obróbce cieplnej) | HRC 58–62 |
| Materiał podstawy formy | S50C, 45#, stal A3 |
| Grubość płyty | 20–80 mm w zależności od przekroju |
| Tolerancja obróbki | ±0,005–±0,02 mm w zależności od funkcji |
| Chropowatość powierzchni (sekcje krytyczne) | Ra 0,2–0,6 µm |
| Dokładność słupka prowadzącego/tulejki prowadzącej | W zakresie 0,005–0,01 mm |
| Trwałość stempla (ogólna blacha stalowa) | 300 000–2 000 000 uderzeń w zależności od materiału |
| Rozliczenie matrycy | 3–12% grubości blachy (w zależności od materiału) |
| Opcje typu struktury | Jednoprocesowy, progresywny, transferowy, złożony |
| Odpowiednia grubość arkusza | 0,2–6,0 mm w zależności od obciążenia |
Po zdefiniowaniu tych parametrów każda kolejna sekcja bada, w jaki sposób precyzyjna inżynieria w formie do tłoczenia przekłada się na niezawodną produkcję przemysłową.
Wydajność formy do tłoczenia zaczyna się od podstaw inżynieryjnych: materiałów, procesów termicznych i wewnętrznej architektury narzędzia. Wysokiej klasy formy przemysłowe wybierają stale stopowe charakteryzujące się odpornością na zużycie, wytrzymałością na ściskanie i stabilnością wymiarową. Obróbka cieplna kalibruje twardość materiału, aby wytrzymać miliony powtarzających się uderzeń tłoczenia bez deformacji. Odpowiednio hartowane elementy wykrawające dłużej utrzymują ostrość krawędzi, poprawiają płynność metalu i są odporne na mikroodpryski.
Jakość obróbki cieplnej wpływa bezpośrednio na długoterminową żywotność formy. Równomierny rozkład twardości we wnęce, stemplu i powierzchniach roboczych zapobiega koncentracji naprężeń, które w przeciwnym razie powodowałyby przedwczesne zmęczenie. Szlifowanie, cięcie drutem i precyzyjne frezowanie CNC udoskonalają geometrię powierzchni, aby zapewnić stabilne zachowanie tarcia. Dokładne osadzenie wkładek, płyt i konstrukcji podkładowych zapewnia równomierność obciążenia, gdy tłok prasy wywiera siłę skierowaną w dół.
Systemy słupków prowadzących określają dokładność kierunkową zamykania formy. Tuleje o wysokiej precyzji umożliwiają kontrolowany ruch pionowy, zapobiegając niewspółosiowości matrycy, która mogłaby powodować zadziory, przyspieszone zużycie narzędzi lub odpady. Sprężyny i cylindry azotowe regulują siłę zdzierania, pomagając wyrzucanym częściom zachować spójność geometrii. Płyty wzmacniające rozprowadzają energię uderzenia po podstawie formy, zapewniając trwałość konstrukcji podczas ciągłej, szybkiej produkcji.
W branżach, w których tolerancje pozostają wąskie, drobne odchylenia w luzie matrycy lub wyrównaniu stempla mogą powodować niestabilność w ciągu tysięcy cykli. W rezultacie właściwa konstrukcja konstrukcji zapewnia stabilne wymiary, zmniejszoną konserwację i stałą wydajność tłoczenia.
Dokładność wymiarowa jest czynnikiem decydującym o możliwościach formy do tłoczenia. Wydajność zależy od tego, jak konsekwentnie forma utrzymuje geometrię wnęki, wyrównanie stempla i luz matrycy podczas ciągłych cykli produkcyjnych. Każdy proces tłoczenia powoduje nagromadzenie się śladów zużycia; dlatego projekt formy musi uwzględniać długoterminowe naprężenia eksploatacyjne.
Dyscyplina tolerancji ma kluczowe znaczenie dla zgodności produktu. Różnice rzędu zaledwie kilku mikronów w krytycznych przekrojach mogą zmienić zachowanie podczas formowania, wpływając na kąty zgięcia, położenie otworów, profile kołnierzy i płaskość. Podczas operacji z dużymi prędkościami powierzchnie stali narzędziowej napotykają kontakt cierny z blachą, co powoduje, że chropowatość powierzchni i ścieżki smarowania są kluczowymi czynnikami determinującymi stabilność.
Progresywne formy do tłoczenia zwiększają to wymaganie. Przy wielu stacjach rozmieszczonych sekwencyjnie, każdy etap formowania zależy od dokładnego podawania taśmy i precyzyjnego przebiegu etapów. Jeśli jedno stanowisko odbiega od zamierzonej geometrii, produkt końcowy może wykazywać skumulowane błędy. Formy transferowe wymagają zsynchronizowanego ruchu części, co oznacza, że umiejscowienie stempla i mechanizmy podnoszące muszą zapewniać płynne ścieżki przesuwu.
Luz matrycy wpływa na zachowanie blach podczas pękania podczas ścinania. Nadmierny luz powoduje zadziory i gorszą jakość krawędzi, natomiast niewystarczający luz przyspiesza zużycie stempla. Prawidłowo skalibrowany luz zapewnia czyste ścinanie przy minimalnym obciążeniu narzędzia. Projekt promienia naroża stempla wpływa również na poziom koncentracji naprężeń w formie i części.
Dokładność dodatkowo reguluje rozkład grubości podczas procesów głębokiego tłoczenia. Zrównoważony nacisk pomiędzy stemplem a matrycą zapobiega marszczeniu, rozdzieraniu lub przerzedzaniu. W przypadku operacji formowania wymagających gładkiej krzywizny wykończenie powierzchni formy i konsystencja styku decydują o jakości wizualnej każdego komponentu wyjściowego.
W globalnych łańcuchach dostaw produkcyjnych powtarzalność określa, czy forma do tłoczenia może obsłużyć zamówienia o dużej objętości bez żadnych odchyleń. Dlatego też wysoce precyzyjna konstrukcja form staje się niezbędna w branżach, które wymagają spójności pomiędzy partiami, liniami produkcyjnymi i lokalizacjami zakładów.
Na cykl życia formy do tłoczenia wpływa nie tylko jej konstrukcja, ale także praktyki zarządzania. Właściwa ocena przed uruchomieniem, rutynowa konserwacja podczas pracy i uporządkowana wymiana elementów ulegających zużyciu przyczyniają się do długoterminowej stabilności.
Podczas walidacji przedprodukcyjnej kontrole wymiarowe potwierdzają dokładność wnęki, pionowość stempla, rozkład luzu matrycy i gładkość systemu prowadzącego. Dokładność dopasowania pomiędzy płytami zapewnia równomierny rozkład ciśnienia pod obciążeniem. Inżynierowie przeprowadzają próbne tłoczenie, aby ocenić stan zadziorów, przejścia formujące, zachowanie uwalniania części i niezawodność podawania taśmy. Jeśli pojawią się anomalie, dokonuje się precyzyjnej regulacji powierzchni roboczych, podcięć kątowych, krawędzi stempla lub pozycji pilota.
Konserwacja podczas cykli operacyjnych obejmuje smarowanie, kontrolę krawędzi stempla, okresy wymiany sprężyn i dokręcanie elementów mocujących. Identyfikacja wczesnych oznak zużycia pozwala ograniczyć nieoczekiwane awarie. Monitorowanie wyrównania i gładkości słupków prowadzących zapobiega dryftowi kątowemu, który mógłby zagrozić precyzji. Dzisiejsze fabryki często wykorzystują dzienniki produkcyjne do śledzenia liczby uderzeń, cykli wymiany i trendów defektów.
Elementy zużywalne, takie jak stemple, wkładki i ściągacze, podlegają obliczonym harmonogramom wymiany. Szlifowanie wydłuża żywotność przy jednoczesnym zachowaniu geometrii. Gdy ponowne szlifowanie staje się niewystarczające, nowe płytki przywracają dokładność. Obróbka powierzchniowa, taka jak azotowanie lub powłoki PVD, zmniejsza tarcie i wzmacnia odporność na zużycie, poprawiając stabilność tłoczenia w warunkach dużych prędkości lub dużych obciążeń.
Planowanie produkcji kształtuje również wydajność formy. Wybór odpowiedniej struktury — jednoprocesowej, progresywnej, transferowej lub złożonej — określa, czy prędkość wyjściowa jest dostosowana do wielkości zamówienia i złożoności części. Dopasowanie wydajności formy do maszyny prasującej zapewnia równomierny rozkład sił i pozwala uniknąć przeciążeń.
Dobrze zarządzane formy zapewniają długą żywotność, mniejszą ilość złomów i stabilną zgodność przy tysiącach lub milionach cykli. Dla działów zaopatrzenia zrozumienie zarządzania cyklem życia stanowi podstawę do oceny możliwości dostawców i prognozowania długoterminowej efektywności kosztów operacyjnych.
Zespoły produkcyjne opierają się na kryteriach wyboru, które dostosowują specyfikacje form do celów produkcyjnych. Ocena form do tłoczenia wymaga analizy właściwości blachy, geometrii komponentów, tolerancji i kompatybilności prasy z maszyną. Wymagania dotyczące formowania każdej części decydują o tym, czy odpowiednia jest forma progresywna, transferowa czy jednoprocesowa.
Źle dobrane typy form utrudniają produktywność. Na przykład w przypadku komponentów o dużej złożoności wymagających wielu etapów korzystne są struktury progresywne, podczas gdy duże części konstrukcyjne mogą wymagać konfiguracji przenoszenia. W przypadku prostych otworów lub nacięć można zastosować stacje jednoprocesowe w celu uzyskania oszczędności. Inżynierowie muszą ocenić grubość, wytrzymałość na rozciąganie i charakterystykę zginania metalu, aby określić odpowiednie prześwity i wytrzymałość na przebijanie.
Rozwiązywanie problemów podczas produkcji obejmuje diagnozowanie problemów z zadziorami, deformacją części, odchyleniami sprężynowania materiału lub niewspółosiowością podawania. Zadziory często wskazują na nieprawidłowy luz lub zużycie stempla. Odkształcenie często wynika z niezrównoważonego rozkładu nacisku lub niedokładnych powierzchni matrycy. Sprężynowanie wymaga dostosowania geometrii formowania, przejść lub kątów zgięcia. Problemy z podawaniem wynikają z niewspółosiowości prowadnicy taśmy, niedokładności pilota lub niespójnych właściwości zwoju materiału.
Inżynierowie prowadzą dokumentację każdej formy, rejestrując modyfikacje, okresy międzyremontowe i statystyki operacyjne. Szczegółowe logi wspierają identyfikowalność i umożliwiają długoterminową optymalizację. Skalując produkcję, zespoły oceniają wymienność form, aby zapewnić powtarzalność wyników w różnych zakładach. Standaryzacja komponentów, takich jak słupki prowadzące, sprężyny i śruby, zwiększa przewidywalność podczas wymiany części.
Audyty wewnętrzne sprawdzają jednorodność twardości, stabilność mocowania strukturalnego, spójność geometrii wnęki i ścieżki przemieszczania się taśmy. Praktyki te zapewniają stabilność form do tłoczenia nawet przy ciągłych operacjach z dużą prędkością.
Poniżej znajdują się dwa często zadawane pytania dotyczące wyboru i zastosowania formy do tłoczenia:
P1: W jaki sposób dobiera się luz matrycy dla różnych blach?
A1: Luz matrycy zależy od grubości blachy, wytrzymałości na rozciąganie i właściwości formowania. Twardsze materiały wymagają nieco większych prześwitów, aby zapobiec zmęczeniu stempla, podczas gdy w przypadku bardziej miękkich metali można zastosować węższe szczeliny, aby zapewnić czystsze ścinanie. Inżynierowie zazwyczaj odwołują się do wartości procentowych luzu w zakresie 3–12% grubości blachy, dostosowując je w oparciu o zaobserwowany poziom zadziorów, postęp zużycia stempla i tendencje do deformacji krawędzi.
P2: Dlaczego progresywna dokładność formy wpływa na kontrolę części końcowej?
A2: Formy progresywne opierają się na precyzyjnym, stopniowym zasilaniu, przy czym każda stacja wpływa na kolejne etapy formowania. Jeżeli jedna stacja ma inny profil, na całej taśmie kumulują się błędy w ustawieniu podawania lub błędy geometrii. Prowadzi to do niedokładności pozycjonowania, dryftu wymiarowego lub niekompletnego formowania. Ciągła dokładność na wszystkich stacjach zapewnia, że każdy etap uzupełnia następny, wytwarzając spójne części w dużych ilościach.
Dlatego wybór formy do tłoczenia i rozwiązywanie problemów wymagają szczegółowej wiedzy technicznej, świadomości strukturalnej i starannej obserwacji procesu.
Tłoczenie przemysłowe opiera się na formach zaprojektowanych z myślą o precyzji, trwałości i stabilności operacyjnej. Od doboru materiałów i integralności strukturalnej po dokładność wymiarową, zarządzanie cyklem życia i rozwiązywanie problemów z procesami – każdy element inżynierii form przyczynia się do spójnych wyników formowania. Producenci poszukujący niezawodności w długich seriach produkcyjnych polegają na formach, które utrzymują geometrię pod ciągłym ciśnieniem. Zespoły zaopatrzeniowe czerpią korzyści ze zrozumienia kryteriów oceny, które odróżniają dobrze zaprojektowane formy od niestabilnych.
